輸送帶抗沖擊性能分析作者：中澳橡膠 發(fā)布時間：2015-08-11 點擊次數(shù)：
現(xiàn)在,鋼絲繩芯輸送帶被廣泛應(yīng)用于煤礦、礦山、港口、電力、冶金、建材等行業(yè),輸送要求采用防撕裂條件的物料,具有拉伸強(qiáng)度大、壽命長、使用伸長小、成槽性好、耐屈撓性好等優(yōu)點,可用于長距離、大跨度、大運程、高速度的物料輸送,但在使用過程中受到重?fù)粢矔霈F(xiàn)損壞或擊穿、縱向劃破、撕裂等事故,造成嚴(yán)重的經(jīng)濟(jì)損失。因此,通過沖擊過程試驗,研究影響抗撕裂輸送帶沖擊強(qiáng)度的因素,可為生產(chǎn)實踐中提高輸送帶抗沖擊性能提供依據(jù)。
1理論分析
1.1抗撕裂輸送帶的性能指標(biāo)衡量輸送帶性能的主要指標(biāo)有:額定拉伸強(qiáng)度、耐磨性能、撕裂強(qiáng)度、沖擊強(qiáng)度等。對于鋼絲繩芯輸送帶,縱向拉伸主要承載體為鋼絲繩,不同額定拉伸強(qiáng)度的輸送帶選取不同直徑、不同結(jié)構(gòu)的鋼絲繩;影響輸送帶撕裂強(qiáng)度、沖擊強(qiáng)度的因素很多,比如橫向鋼絲繩的直徑與間距、覆蓋膠的性能和厚度、縱向鋼絲繩間距等。
1.2沖擊力與沖擊能量的關(guān)系試驗中制備型號為1200ST1600/8.0TA+60H和1600ST2500/8.0TA+6.0H兩組樣帶,每組有3條。

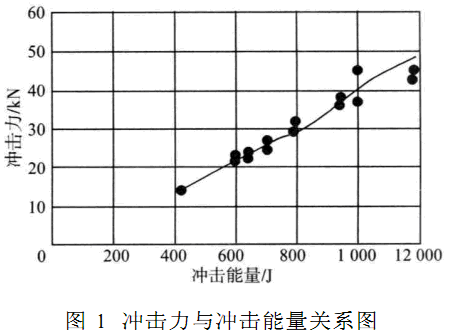

圖1是1200ST1600/8.0TA+6.0H的試驗結(jié)果。根據(jù)測試結(jié)果分析,每組沖擊能量與沖擊力之間的關(guān)系在沖擊能量以下時,函數(shù)曲線都很有規(guī)律,幾乎是一條直線;當(dāng)沖擊能量超過后,沖擊力與沖擊能量變化沒有明顯規(guī):1000J1000J律,很難確定沖擊力與沖擊能量的關(guān)系。但是從繪制的幾組曲線中不難發(fā)現(xiàn),沖擊力隨能量增加而增加的總趨勢沒有改變,與其他的試驗結(jié)果一致。因此,可通過測定沖擊能量來間接地表征輸送帶的抗沖擊能力。
2影響抗撕裂輸送帶沖擊強(qiáng)度因素的試驗分析

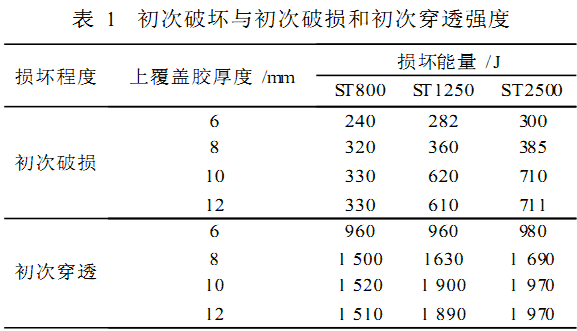

2.1輸送帶覆蓋膠厚度對沖擊強(qiáng)度的影響選用三組樣帶,每組中取強(qiáng)度相同、單緯向增強(qiáng)、覆蓋膠厚度不同的樣帶進(jìn)行試驗,分析輸送帶覆蓋膠厚度與輸送帶破壞能量的關(guān)系,試驗結(jié)果見表1。
從表1可以看出,輸送帶覆蓋膠厚度是影響輸送帶抗沖擊強(qiáng)度的主要因素。在額定強(qiáng)度一定時,隨覆蓋膠厚度增加,輸送帶的初次破損和初次穿透所需能量明顯增加,但達(dá)到一定厚度時增加趨勢減緩,甚至降低�？梢�,對于輸送帶抗沖擊性能來說,在某一覆蓋膠厚度范圍內(nèi),可獲得最佳抗沖擊效果。在本次試驗中,規(guī)格ST800即輸送帶額定強(qiáng)度為800Nmm-1的輸送帶,其上覆蓋膠厚度為8mm時可獲得最佳抗沖擊強(qiáng)度;規(guī)格為ST1250和ST2500的輸送帶,其上覆蓋膠為10mm,可獲得最佳抗沖擊強(qiáng)度。

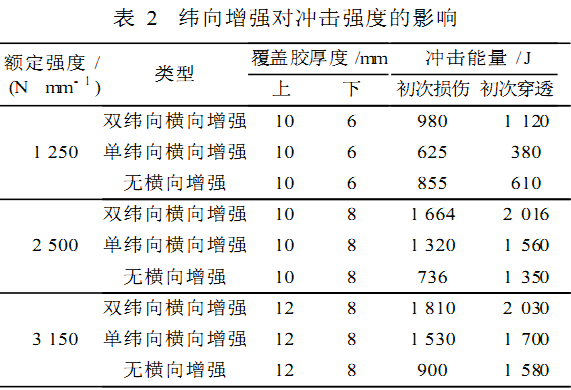

2.2輸送帶橫向增強(qiáng)體對輸送帶抗沖擊強(qiáng)度的影響選用三組樣帶,每組中取強(qiáng)度相同、覆蓋膠性能等級和厚度相同的樣帶進(jìn)行試驗,來分析輸送帶橫向增強(qiáng)體與輸送帶破壞能量的關(guān)系,試驗結(jié)果見表2。
從表2數(shù)據(jù)可見,在額定強(qiáng)度不變時,單緯向增強(qiáng)可以提高輸送帶抗沖擊性能,雙緯向增強(qiáng)可以進(jìn)一步提高輸送帶的抗沖擊性能。另外,隨輸送帶額定強(qiáng)度的提高,橫向增強(qiáng)體對提高輸送帶抗沖擊性能的效果減弱(在本次試驗中,雙緯向橫向增強(qiáng)提高的比例按輸送帶額定強(qiáng)度1250,2500和3150Nmm-1由低到高增強(qiáng)的比例分別約為58%,26%和11%)。

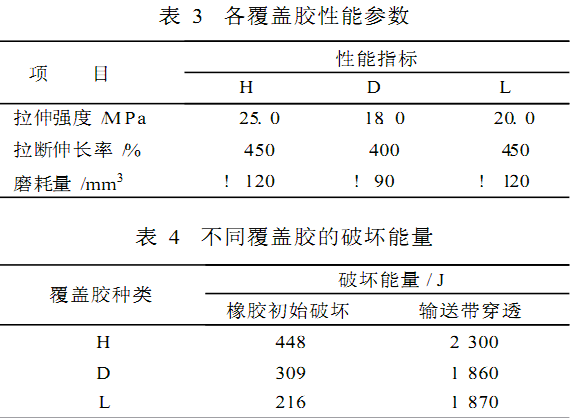

2.3覆蓋膠性能對輸送帶抗沖擊強(qiáng)度的影響針對耐劃型(H)、耐磨損型(D)、一般型(L)三種覆蓋膠的輸送帶分別進(jìn)行沖擊試驗,各覆蓋膠的物理性能參數(shù)見表3,表4給出一組試驗結(jié)果。根據(jù)上覆蓋膠厚度為10mm,額定強(qiáng)度為ST1250的抗撕裂輸送帶的測試結(jié)果,對這個問題進(jìn)行了分析。本試驗結(jié)果表明,輸送帶覆蓋膠的物理特性對其抗沖擊強(qiáng)度有一定影響,尤其H型覆蓋膠穿透能量比其它兩種覆蓋膠的初次破損和初次穿透強(qiáng)度提高23%,H型覆蓋膠與其它兩種覆蓋膠相比抗拉強(qiáng)度和延伸度較高,硬度也比其它兩種覆蓋膠高,因此具有較高的初次破損和初次穿透強(qiáng)度,所以可根據(jù)不同的沖擊特性要求,選取不同的覆蓋膠。
3結(jié)論經(jīng)過大量試驗,得到的結(jié)論是:1.輸送帶的抗外力沖擊力與能量基本呈線性關(guān)系;2.輸送帶覆蓋膠厚度是影響輸送帶抗沖擊強(qiáng)度的主要因素;3.雙緯向的橫向增強(qiáng)體比單緯向的能進(jìn)一步提高輸送帶的抗沖擊性能;4.隨覆蓋膠物理性能提高,輸送帶的抗沖擊強(qiáng)度增強(qiáng)。
本文源自http://www.quandayi4.cn/xwdt/512.html，轉(zhuǎn)載請注明出處。
(責(zé)任編輯：輸送帶http://www.quandayi4.cn)
