国产精品欧美??入口,做爰全过程免费的看视频,年轻内射无码视频,qvod三级片,欧美精品一区二区蜜臀亚洲,国产又爽又黄无码无遮挡在线观看

芳綸纖維耐腐蝕性能分析作者：中澳橡膠    發(fā)布時(shí)間：2015-05-06    點(diǎn)擊次數(shù)：

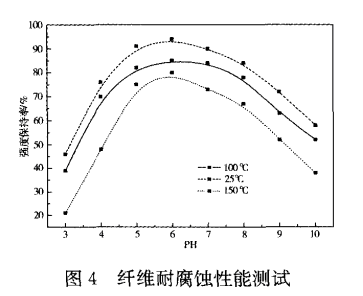

   輸送帶骨架帆布在成型前需要浸膠處理，應(yīng)用最廣泛的浸漬處理液為RFL(問苯二酚一甲醛一膠乳)浸漬液。浸漬液的pH值一般呈堿性，pH值在8～11之間。浸膠過程中帆布完全浸在浸漬液中一段時(shí)間，再經(jīng)高溫烘干得到成型浸膠帆布。在高溫條件下的骨架帆布的耐腐蝕性能應(yīng)該進(jìn)一步提高。芳綸纖維在不同溫度、不同pH值的水中浸漬24h后，測(cè)試芳綸纖維的斷裂強(qiáng)度。測(cè)試結(jié)果如下圖4所示。由圖4可以看出，當(dāng)pH值在6～7之間時(shí)芳綸的強(qiáng)度保持率最高。隨著pH減小，水溶液的酸性增加，芳綸的強(qiáng)度減小趨勢(shì)顯著。隨著pH增大，水溶液的堿性增加，芳綸的強(qiáng)度隨之減小。對(duì)比pH值3～6和7～10之間芳綸強(qiáng)度變化可以看出，芳綸耐堿性優(yōu)于耐酸性。在相同pH時(shí)，溫度升高芳綸強(qiáng)度下降明顯。在弱堿性和弱酸性條件下，隨著溫度升高芳綸強(qiáng)度損失較小,保持著較高強(qiáng)度.

　　本文源自http://www.quandayi4.cn/xwdt/478.html，轉(zhuǎn)載請(qǐng)注明出處。

(責(zé)任編輯：輸送帶http://www.quandayi4.cn)
