国产精品欧美??入口,做爰全过程免费的看视频,年轻内射无码视频,qvod三级片,欧美精品一区二区蜜臀亚洲,国产又爽又黄无码无遮挡在线观看

耐高溫輸送帶如何貼膠作者：中澳橡膠    發(fā)布時(shí)間：2015-01-13    點(diǎn)擊次數(shù)：

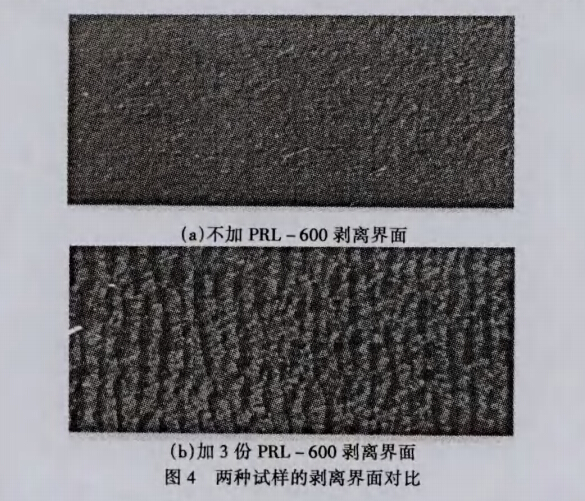

    貼膠主要起著增加覆蓋膠與骨架材料之間粘合，避免覆蓋層起泡的作用，因而在材料配方設(shè)計(jì)上要優(yōu)先考慮其粘合性能．合適的粘合劑搭配對(duì)粘合性能的提高尤為重要，比較經(jīng)典的粘合體系為間甲白粘合體系，間苯二酚與亞甲基給予體在高溫條件下硫化交聯(lián)形成酚醛樹(shù)脂的體型網(wǎng)狀結(jié)構(gòu)，以增加界面間的結(jié)合強(qiáng)度．但是，當(dāng)其含量達(dá)到一定程度后，再增加粘合劑部分的作用已不大．要想進(jìn)一步提高粘合強(qiáng)度，必須從其他途徑來(lái)考慮．本文通過(guò)對(duì)大量新型粘合增進(jìn)劑的收集，發(fā)現(xiàn)PL一600粘合劑通過(guò)接枝技術(shù)為分子帶來(lái)高的極性，降低了共混組分界面張力，提高分散相在混煉過(guò)程中的混合均勻性，減少相疇尺寸，提高相間粘著力，保持共混體系相態(tài)穩(wěn)定，使之在整個(gè)加工和使用過(guò)程中不發(fā)生宏觀的相分離．為了進(jìn)一步探究PL一600粘合劑的添加對(duì)貼膠性能的影響，本文制作了兩種試樣，一種在貼膠配方中不加人PL一600粘合劑，另外一種在其中加入3份PL一600粘合劑，圖4給出了這兩種試樣的粘合界面的對(duì)比圖．從圖4中可見(jiàn)，在貼膠配方中加入3份PL一600粘合劑的試樣，剝離界面凸凹不平，這表明覆蓋膠與貼膠間的接觸非常牢固．分析認(rèn)為，由于PL一600中的馬來(lái)酸酐單體因帶有可反應(yīng)的雙鍵基團(tuán)和極性較強(qiáng)的羧酸酐基團(tuán).這兩種基團(tuán)在自由基的作用下不易自聚，是活性的官能團(tuán)，這為整個(gè)化合物帶來(lái)了高極性，從而對(duì)不同物質(zhì)界面間的粘合起到很好的補(bǔ)助作用,獲得了良好靜態(tài)及動(dòng)態(tài)粘合性能.

　　本文源自http://www.quandayi4.cn/xwdt/378.html，轉(zhuǎn)載請(qǐng)注明出處。

(責(zé)任編輯：輸送帶http://www.quandayi4.cn)
